Géotechnique du bâti

Champ d'action

La connaissance des terrains et des caractéristiques des matériaux est fondamentale dans l’acte de construire.

Depuis les reconnaissances, jusqu’à la réception d’un ouvrage, notre bureau d’études en géotechnique assiste les constructeurs (entreprises du BTP, maîtres d’ouvrage), les concepteurs (bureaux d’études, maîtres d’œuvre) et les experts.

Les études de sols assurées par nos équipes couvrent tous les ouvrages géotechniques et les fondations pour le bâtiment et le Génie Civil.

Nous pouvons vous accompagner pour la réalisation de vos projets d’ENergies Renouvelables (ENR) : méthanisations, solaires, éolien… Enfin, pour rappel, la loi Elan rend obligatoire, depuis 2020, la réalisation d’études de sol avant la vente d’un terrain constructible ou avant la construction d’une habitation, dans les zones exposées à un aléa moyen ou fort en matière de retrait/ gonflement des argiles.

Quel que soit le projet, LABORATOIRE CBTP dispose des ressources pour mener à bien toutes les investigations géotechniques, analyses de laboratoire, études et contrôles exigés depuis la conception jusqu’à la réception de l’ouvrage.

Nous effectuons tous les types de mission décrites dans la norme NF P94-500 (Missions d’ingénierie géotechnique) :

  • G1 : études préalables
  • G2 : conception
  • G3 étude d’exécution des entreprises de travaux
  • G4 : supervision des études et des travaux
  • G5 : diagnostic géotechnique et études spécifiques ciblées

Nous assistons les maîtres d’ouvrage dans le cadre de missions de contrôle extérieur et d’assistance technique.



Pour recevoir la plaquette de votre secteur d’activité : demande de contact

Du terrain à L'analyse

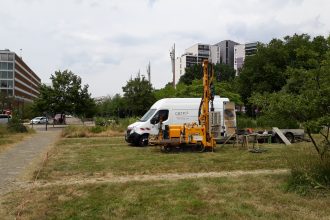

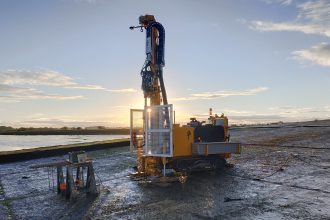

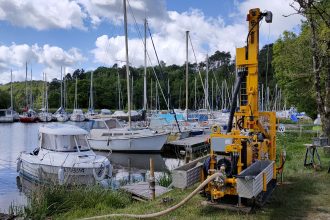

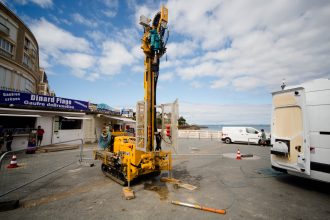

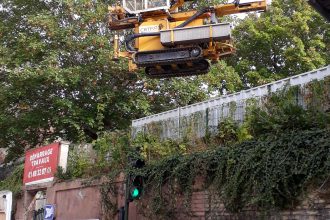

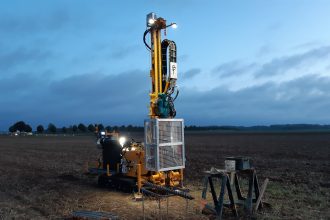

Sonder & Prélever

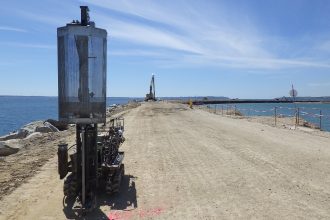

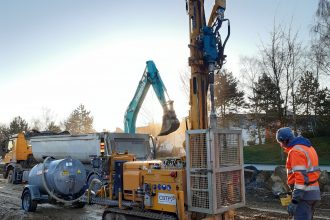

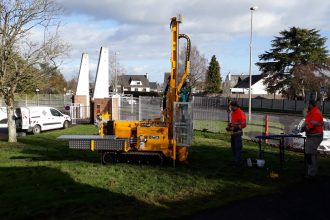

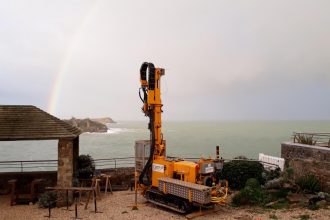

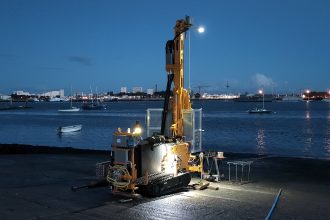

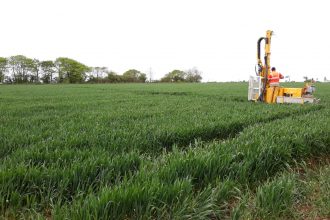

Les investigations géotechniques ont pour objectifs de reconnaitre et de caractériser les sols en place, et de prélever si nécessaire des échantillons de matériaux aux fins d’analyses et d’études en laboratoire. Pour mener à bien la reconnaissance de sol, nous pratiquons les prestations suivantes :

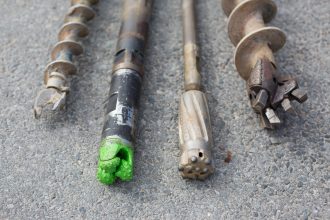

  • sondages à la tarière continue, en roto percussion, au tricône
  • sondage à la pelle
  • essai au pénétromètre dynamique
  • sondages pressiométriques

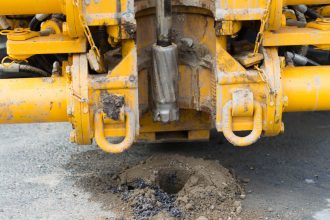

  • carottages avec prélèvement d’échantillons intacts

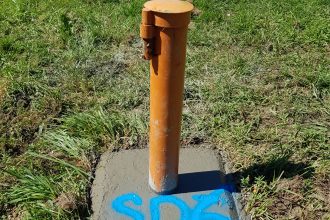

Nous réalisons également la pose de piézomètre pour suivre les variations des niveaux de nappe et mesurer la perméabilité des sols.

Nos moyens nous permettent de réaliser des sondages et des carottages jusqu’à 30 mètres de profondeur.



Analyser

Des méthodes d’essais normalisées nous permettent :

  • En laboratoire, à partir d’échantillons prélevés sur le chantier, de définir les caractéristiques et propriétés des sols (ces informations conditionnent les solutions techniques envisageables et leur dimensionnement)
  • Sur le terrain, de définir les caractéristiques et propriétés des sols in situ



Etudier & Formuler

Selon les contraintes et les caractéristiques du projet et en fonction des mesures effectuées, la mission d’ingénierie géotechnique permet d’établir la liste des risques liés à l’ouvrage et les préconisations techniques permettant de réduire les risques dans le respect de l’économie du projet.



Contrôler

Mener à bien un projet nécessite de contrôler la qualité des matériaux, de vérifier la bonne application des procédures d’exécution ainsi que de s’assurer que les ouvrages exécutés présentent effectivement les performances requises.

Notre entreprise dispose des matériels de laboratoire et d’essais in situ permettant d’effectuer les contrôles à chaque étape clef de la réalisation d’un ouvrage :

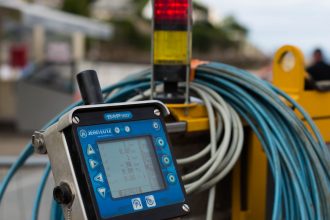

  • Essais pressiométriques : mesures du module pressiométrique du sol et de la pression limite avec un contrôleur pression-volume semi-automatique
  • Mesures de la perméabilité (Matsuo, Porchet, Lefranc, , essai de pompage, , infiltromètre double anneau, infiltromètre simple anneau, forage…)
  • Mesures des paramètres de cisaillement du sol (essai triaxiaux, essais de cisaillement rectiligne à la boite)
  • Mesures de perméabilité en laboratoire au perméamètre à paroi rigide (PPR), en cellule triaxiale
  • Essais oedométriques
  • Mesures de retrait et de gonflement des sols (limites d’Atterberg, granulométrie laser ou par sédimentométrie, essai de gonflement empêché)
  • Analyse de l’eau et du sol vis-à-vis de la pollution
  • Mesure de l’agressivité de l’eau et du sol vis-à-vis des bétons et formulation des bétons
  • Relevé et suivi piézométrique (manuel ou automatique)
  • Analyse de la présence d’amiante et d’hydrocarbures aromatiques polycycliques (HAP) dans les structures de chaussées
  • Essais de chargement
  • Essais de traction sur micropieux
  • Essais d’auscultation des fondations profondes (auscultation sonique, impédance mécanique)
  • Essais préalables, de conformité et de contrôle de tirants d’ancrage



Tous les essais que nous pratiquons sont référencés dans le catalogue des prestations



Expertiser

Coupler des mesures in situ aux essais de laboratoire permet à nos équipes de définir la pathologie pouvant affecter un ouvrage. À l’issue des investigations, nous sommes en mesure de proposer des solutions réparatoires.



Concevoir

Nos ingénieurs utilisent des logiciels de calculs reconnus permettant la conception d’une large palette d’ouvrages géotechniques :

  • GEOMUR : dimensionnement de murs de soutènement (murs poids en enrochement, murs poids en béton constitués de blocs pleins empilés, murs en gabions…)
  • FOXTA V3 : calculs de fondations superficielles, fondations profondes, amélioration de sol, tassements
  • K-Réa V4 : dimensionnement des ouvrages de soutènement (paroi moulée, pieux sécants, berlinoises)
  • TALREN V5 : vérification de la stabilité des ouvrages géotechniques (remblais, talus, pentes…)
  • EXPRS et EXGTE : dépouillement des essais pressiométrique et établissement des profils de sondages in-situ (profils pressiométriques, reconnaissance, sondage à la pelle…)

Service plus

Laboratoire d’experts techniques

Grâce à notre organisation structurée autour d’experts chevronnés issus du terrain et notre expérience tirée des missions réalisées sur des chantiers d’envergure, nous sommes en mesure de participer à l’élaboration des méthodes de réalisation, de dimensionner les ouvrages ainsi que de proposer des solutions techniques alternatives et économiques.

Nous mettons également nos compétences et notre savoir-faire à disposition des cabinets d’expertises en tant que sapiteur.



Qualité et Organisation

Le système de Management de la Qualité de LABORATOIRE CBTP permet de garantir la qualité des prestations réalisées.



Réactivité

Les multiples implantations, les moyens matériels et les effectifs dont dispose notre entreprise garantissent des délais d’intervention les plus courts possibles.

Nous intervenons partout en France métropolitaine.

Polyvalence et Synergie des compétences

Notre maitrise des autres métiers de la construction (terrassement, chaussées, ouvrages en béton…) et l’appui de nos secteurs ENVIRONNEMENT, BETON et CHIMIE nous permettent d’aborder les projets dans leur globalité.

Nos prestations

Analyse de matériaux

  • Essais triaxiaux de type UU, CD, CU+u
  • Essais œdométriques (Cc, Cs et Cv ; gonflement, perméabilité, fluage)
  • Essais de cisaillement rectiligne à la boite (CD, UU)
  • Perméabilité́ sur sol intact ou remanié
  • Analyse granulométrique laser
  • Sédimentométrie
  • Teneur en eau
  • Argilosité (valeur de bleu de sol, limites d’Atterberg, limite de retrait)
  • Essai de gonflement à l’œdomètre sur argile
  • Teneur en matières organiques
  • Masse volumique de roche et sols
  • Teneur en sulfates
  • Résistance à la compression sur sols et roches
  • Classification GTR
  • Analyse de l’agressivité du sol et de l’eau vis-à-vis des bétons
  • Analyse de pollution du sol (métaux, hydrocarbures, PCB, BTEX, COT, amiante, …)



Nos essais sont disponibles dans le catalogue des prestations



Ingénierie

  • Etude de site
  • Vérification de la stabilité de pente et de massif de sol
  • Dimensionnement des fondations superficielles
  • Dimensionnement des fondations profondes (tous types)
  • Dimensionnement des soutènements (berlinoise, pieux sécants, paroi moulée…)
  • Dimensionnement de murs de soutènement (murs poids en enrochement, murs poids en béton constitués de blocs pleins empilés, murs poids en gabions…)
  • Dimensionnement d’amélioration de sol par inclusions rigides
  • Ingénierie des Structures béton armé et métalliques



Essais in situ

  • Sondages pressiométriques avec enregistrement des paramètres de forage et d’injection
  • Sondages au pénétromètre dynamique lourd ou léger
  • Forage et pose de piézomètre
  • Carottage avec prélèvement d’échantillon intact (triplex T6 Ø116 mm, battu double Ø 114mm)
  • Forage de reconnaissance (tarière, taillant Ø 64 en rotopercussion, tricône Ø 63,5 et Ø 66mm) avec enregistrement des paramètres de forage
  • Reconnaissance de fondation
  • Sondage à la pelle
  • Mesure de la perméabilité́ (Lefranc, Matsuo, Porchet, , essai de pompage, infiltromètre simple ou double anneau, forage…)
  • Essais de portance à la plaque, à la Dynaplaque
  • Cartographie géophysique



Essais sur fondations spéciales ou sur tirants d’ancrage

  • Essais de chargement (inclusions rigides)
  • Essais de traction sur micropieux
  • Essais d’auscultation des fondations profondes (auscultation sonique, impédance mécanique)
  • Essais préalables, de conformité et de contrôle de tirants d’ancrage
  • Mise en tension de tirants précontraints
